电影院声学设计图(电影院的声学设计方案)

电影院的声学不同于其它各类厅堂，它不要求观众厅的声学条件起到美化声音的作用，仅需真实地反映影片录音的效果。因此，电影院实际上是录音的还原，即“还音室。”但这并不表明影院本身的声学条件对还音音质效果无关，恰恰相反，在影院内的听音效果与影院和录音棚（声学条件和制作技巧）的音质是密切相关。在影院内听音与在剧场内不同，因为电影录音是在录音棚内用传声器拾音（单耳），经过加工制作后再胶片上合成（最多要有6条声带合成，即音乐、对白、效果、特技、解说词和环境声）观众在电影院内听到的是通过扬声器重放的声音。录音棚与电影院是由电声系统单向耦合的房间，混响过程既受影院，又受影片制作时录音环境的影响。

1、混响时间

电影院观众厅的混响时间，不论何种类型的影院原则上都应采用强吸声短混响和平直的混响频率特性，以此，使电影录音的还音真实。但考虑到单声道普通影院与多声道立体声影院各自对混响的不同需求，以及观众厅容积的差别。根据《剧场、电影院多用途厅堂建筑声学设计规范》GB/T50356-2005中规定，电影院各规模室内混响最佳混响时间范围如下图所示。

考虑到控制低频混响时间的时间困难，通常允许低频有一定的提升（相对于中频500Hz-1000 Hz）；而高频混响时间由于空气中的声吸收，以及观众和吸声材料对高频的过强吸收，而偏低的情况，估电影院观众厅各频率混响时间相对于500-1000Hz的比值应符合下表所示：

2、噪声控制

由于电影院观众厅内的平均声压级可达80-85dB，甚至可更高一些。因此，厅内的噪声标准通常低于音乐厅、剧院和会议厅的标准，不同等级的电影院的背景噪声应满足下表要求。

电影院观众席背景噪声的声压级

3、观众厅与放映机房之间的隔墙，中频（500-1000hz）隔声量不宜小于45dB。相邻观众厅之间的隔声量为低频不应小于50dB，中高频不应低于60dB。观众厅隔声门的隔声量不应小于35dB。观众厅的声压级最大值与最小值之差不应大于6dB，最大值与平均值之差不应大于3dB。此外所有空调机房、通风机房、冷冻机房、水泵房、变配电室、灯光控制室等必须做好吸声降噪、隔声减振处理。其隔声及减振能力应使传到观众厅的噪声比厅内允许噪声低5dB。

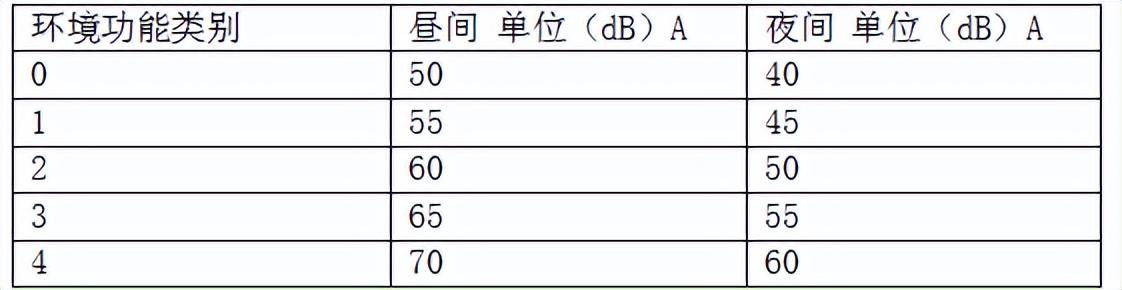

0类功能区适用于特殊住宅区，如高级住宅区、疗养院等。

1类功能区适用于以居住、文教机关为主的区域。

2类功能区适用于居住、商业、工业混杂区及商业中心区。

3类功能区适用于工业区。

4类功能区适用于交通干线道路两侧区域。

基本要求：合适的混响时间，均匀的声场，足够的响度，保证视听方向一致，避免颤动回声，声聚焦等声学缺陷并控制噪声的侵入。

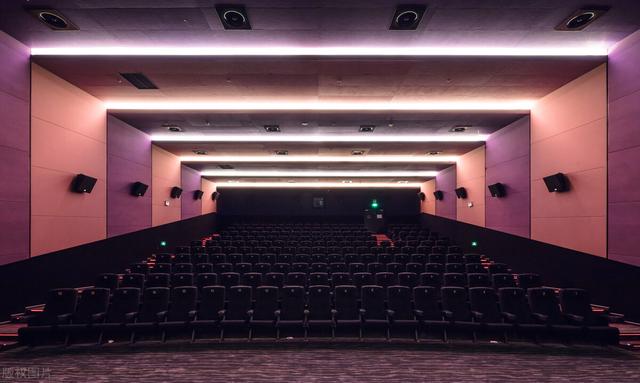

4.1观众厅

观众厅是电影院最重要的组成部分，所以来电影院消费的顾客都是进入观众厅，观众厅的体现好坏，决定着你的顾客口碑。

4.1.1体型设计

电影院要求短混响和平直混响时间特性频率特性。因此电影院的容积越大，所需要的吸声材料越多，从而加大了投资。一般而言，我们建议电影院每座容积在3.5——5.5m³/每座。所以实际中在满足其使用条件的情况下尽可能取小容积。

对于中、小型普通电影院，矩形的平剖面形式是简单、合理的体型。而对于矩形的体型，长宽比最好在1.5左右。但是在最大数量头等座位对比中，扇形和椭圆形平面略占优势，但由于它有大面积凹弧形的后墙，为防止声聚焦而不得不配置大量的强吸声材料，从而增加了投资。如果不能避免使用以上两种体型，可以选用斜角较小的扇形平面。尽量避免使用椭圆形，因为椭圆形的平面带来声学问题过多，声学处理难度和成本都会相应增加。

矩形房间的观众厅最远位置至银幕距离一般不大于30m，当超出此距离时，应有确保视听一致的相应电声措施。

对于大型的普通型影院、立体声宽胶片影院。钟形或扇形平面比较适用，这种形式可以扩大容量的同时，不增大后排观众离银幕的距离，一般控制在36-40m范围内是适宜的。当必须增至40m以上时，应设置响应的电声措施，或者提高银幕后面扬声器的高度。

同时为了避免视线遮挡等问题，观众厅每排应该有足够的起坡，满足视线无遮挡即可。一般电影院的还音系统的声功率都比较大，无需做增大近次发射声的体型设计。

4.1.2电影院观众厅的混响时间及其控制

电影院观众厅的混响时间，不论何种类型的影院原则上都应采用强吸声短混响和平直的混响频率特性，以此，使电影录音的还音真实。但考虑到单声道普通影院与多声道立体声影院各自对混响的不同需求，以及观众厅容积的差别。因而混响时间应随容积有不同的标准。在选用和布置吸声材料时应注意以下几个方面：

①银幕后墙一般做强吸声处理，以消除后墙反射声多直达声的干扰。同时也减少这一空间的混响而提高语音清晰度，对多声道立体声则更有利于声像定位。

②银幕后的主扬声器正对观众厅后墙，未经吸声处理的后墙很容易产生明显的回声，应做强吸声处理。

③平行的两侧墙会产生颤动回声，特别是现在立体声电影厅两侧墙设有环绕扬声器，更需要设置一定的吸声材料来避免颤动回声。在较宽的电影厅中，银幕两侧也可以做成斜墙，以避免颤动回声。侧墙做成锯齿形，吊顶层层跌落，都是为了使厅内达到扩散，减少两侧墙面的颤动回声，还可缩小观众厅的容积。这样做固然好，但是吸声构造复杂、造价增加，除了大型厅可使用，中小型厅可使用下面两种方法：a.厅内表面做不同的声反射与声吸收处理；b.交替使用吸声材料和反射材料处理。

④银幕到最后一排座位之间的地面最好铺设地毯，以减少反射和加强声源定位。座位区的地面，除过道仍做地毯外，座位下的地面可为硬地，因为其上已有座椅吸声，且硬地比地毯容易保持清洁。

4.1.3 电影院的噪声控制

影院的噪声控制包括消除外界噪声对观众厅的干扰和观众厅内扬声器放声系统对周围环境的影响等两个方面。为此，观众厅的外墙应有足够的空气声隔声量。对自然通风（排气）的中、小型电影院，外墙开窗要考虑到周围环境，使之不超出该地区的环境噪声标准。观众厅直接开向户外的门应设置门斗和“声闸”，以防内外噪声互相干扰。设于屋架内的排气口，应做消声处理，因为厅内吸声吊顶通常不起隔声作用。厅内的空调系统，必须根据具体状况做消声和隔振处理。4.2接待大厅

接待大厅是很重要的部分，是电影院的第一视觉感受，是电影院的必须分区，是用于客人的接待和咨询。因此接待大厅声环境的优劣会极大地影响客人的感受。因为接待室及等候厅容量较大，在没有经过任何建筑声学装修的情况下，混响时间过长，听音混浊，清晰度低，影响客人与接待人员正常交谈。接待厅和等候厅的墙面和顶棚根据混响时间的大小要求合理布置吸声材料和吸声吊顶。建议采用平均吸声系数宜≥0.60的可满足任意造型无缝吸声材料。

4.3放映机房

放映机房由放映、倒片、配电各部分组成，可分隔或合于一室。是电影院中除观众厅以外的又一重要组成部分。当放映室后墙处无设备时，放映室的净深不应小于3.20m。放映机镜头至放映室前墙面应为0.35～0.40m；机身后部距放映室后墙不应小于1.20m。放映机房应采用耐火极限不低于2.0h的隔墙和不低于1.5h的楼板与其他部位隔开。顶棚装修材料不应低于A级，墙面、地面材料不应低于Bl级。对机房主要是采用吸声降噪的方式，建议墙面为硅酸钙板，吊顶可为穿孔石膏板或强化玻纤吸声天花板，减振设备：减振弹簧、减振垫。

4.4室内空调、送回风系统消声处理

室内通风系统的空气动力性噪声是室内噪声重要组成之一，为降低室内噪声，避免噪声的影响，室内空调、送回风系统应采取必要的消声处理，根据声源噪声及风道内空气气流的附加噪声，并考虑了噪声衰减后，与使用房间或周边环境允许的噪声标准的差值，结合其噪声的频谱特点，选择消声器型式和段数。通风系统有消声要求的通风空调机组的进出口风管上至少应设置一段消声器，以防止风管出机房后一些部件的隔声不力所引起的传声。当机房外的风道有足够的直管长度时，其余的消声器宜设于此风道上（主管和支管）。当所有消声器均设于机房内时，从消声器至风道出机房围护结构之间的风道应做好隔声处理，防止机房噪声二次传入风管。当一个通风系统带有多个房间时应尽量加大相邻房间风口的管路距离，当对噪声有较高要求时，宜在每个房间的送、回风及排风支管上进行消声处理，以防止房间串声。声学要求高的房间应设置独立的空调通风管道。
